특징(FEATURES) 기능(FUNCTIONS)
1. 초저전류에서 고전류까지 다양한 적용
   0.02mm의 초박판에서, 두꺼운 금형강까지 다양한
   두께의 판재용접이 가능. 0.2A에서도 뛰어난 아크
   안정성 유지

2. 금형보수, 정밀부품 및 미세부품의 용접에 최적
   열 영향부가 작고, 용접 변형이 적어 각종 정밀
   금형의 보수 및 정밀부품, 미세부품, 각종센서
   SEAM용접 등에 뛰어난 성능발휘

3. 용접조건의 디지탈(Digital)설정 및
   생산성 향상 실현
   용접조건 설정이 디지털화 되어 조작이 용이하고,
   설정된 용접조건이 제3세대 인버터 제어에 의해
   고품질의 아크집중성과 강력한 아크파워에 의한
   생산성 향상 실현.

4. 한대의 용접기로 다기능 용접가능, 다양한 용도
전환(자동화전환)
   ELEKTROSTA의 프라즈마 용접기는 용도에 따라
   토치만을 교체하여 프라즈마 용접, 정밀TIG용접,
   피복아크용접, 스포트 용접 및 로보트나 자동화
   장치와 인터페이스가 가능.
　

 1. 프라즈마용접, 정밀TIG용접, 스포트용접시
  모든 기능의 미세조정 및 디지탈 표시
  - 초전기류(Start Current)
  - 업 스로프 시간(Up slop time)
  - 다운 스로프 시간(Down slop time)
  - 마감 전류(End Current)
  - 용접전, 용접후, 가스 방출 시간 조절
    (Pre and post flow time)
  - 2단계, 4단계 용접(2way, 4way welding)
  - 4단계 스포트 용접(4way spot welding)
  - 펄스 전류화된 모든 기능

2. 피복아크 용접(MMA)

3. 용접프로그램의 메모리 기능
  (40가지의 프로그램 기억)

4. TIG용접시 전극의 크리닝 기능과 전극의 아크
  역극성 점화로 인한 전극의 소모가 최소화 됨.

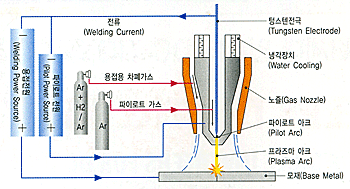

용도(적용분야) ELEKTROPLASMA 용접원리
  • 정밀 금형의 보수
  • 초박판의 SEAM용접
  • 정밀부품, 미세부품 용접
  • 벨로즈(Bellows Board)용접
  • 금속망(Metal Mesh)용접
  • 멤브레인 용접
  • 열전소자 용접
  • 티타늄 합금 용접
  • 아연도금 강판 용접

　 　
프라즈마 용접기 구성 및 사양

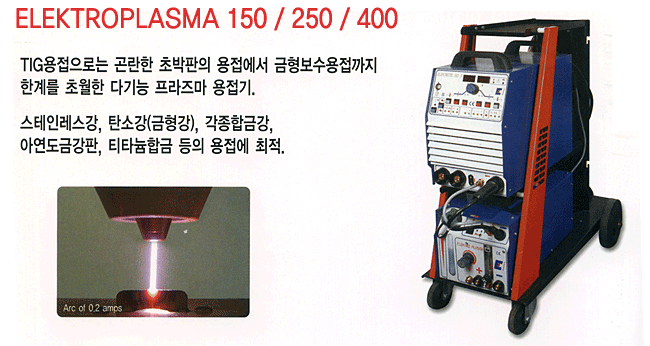

1. 용접기 사양 및 제원(TECHNICAL DATA)
기 종 단위 ELEKTROPLASMA
150		 ELEKTROPLASMA
250		 ELEKTROPLASMA
400
압력전압(Power Supply) V 3상 400V±10% 3상 400V±10% 3상 400V±10%
정격주파수(Frequency) Hz 50 / 60 50 / 60 50 / 60
용접전류(Welding Current) A 0.2~15, 2~150 3~250 3~400
정격 사용률(Duty Cycle at 100%) A 150 210 300
펄스 주파수(Pulse Frequency) Hz 0.5~100 0.2~99.9 0.1~99.9
중량(Welding + Plasma unit) kg 60 60 70
2. 표준부속품(STANDARD ACCESSORY)
  1. ELEKTROPLASMA 150/250/400
    - 발판 스위치 ON/OFF Foot Control
    - 용접 케이블 Ground Clamp Cable
    - 가스 조정기 Neutral Gas Flowmeter
    - 가스용 호스 Gas Hose
    - 파워 컨넥터 Power Connection
    - 운반차 Trolley
    　
  2. 선택사양(Option)
    -     Plasma토치 수동, 자동용 (Plasma Torch Manual or Automatic)
    - 티크 용접용 토치(Torch For TIG)
    - 피복 아크 용접용 토치 (Torch For MMA)

※별매 : Plasma Torch Accessory Kit

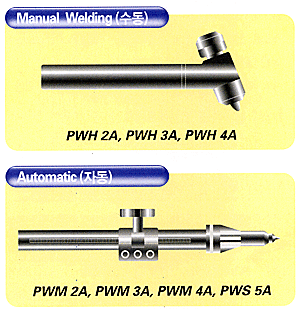

3. 용접토치 (Welding Torch)
형식
(Type)		 PWH-2A PWM-2A PWH-3A PWM-3A PWH-4A PWM-4A PWS-5A
용접방법(Mode) 수동
(Manual)		 자동
(Auto)		 수동
(Manual)		 자동
(Auto)		 수동
(Manual)		 자동
(Auto)		 자동
(Auto)
최대사용전류 75A 75A 150A 150A 220A 220A 400A
정격사용률(100%) 60A 60A 120A 120A 160A 160A 300A
냉각방식 수냉(Water Cooling)
케이블 길이 3.6M
