품 명 |
AWS 규격 |
JIS 규격 |
용도 및 특성 |
|
LB-52U |
E7016 |
D4316 |
연강 및 50kgf/㎟ 고장력강의 파이프 및 기타제품의 접합
저수소계 파이프 및 일반구조물의 이파용접(BACKBEAD) |
|
LB-52 |
E7016 |
D5016 |
50kgf/㎟ 고장력강재를 사용한 선박, 교량,
건축 압력용기 (LPG탱크, 고압보일러)의 용접 |
|
LB-62 |
E9016-G |
D5816 |
550-610N/㎟ 급(60kgf/㎟) 고장력강을 사용한 압력용기,
교량,
발전기기, 차량 등 용접 |
|
CMA-76 |
E7016-A1 |
DT1216 |
고온, 고압 보일러, 화학공업 석유 정제 공업용 0.5%Mo강의 용접 |
|
CMA-96 |
E8016-B2 |
DT2316 |
석유화학 정제장치, 화력발전장치등의 용접 1~1.25%Cr-0.5%Mo 강용 |
|
CMA-106 |
E9016-B3 |
DT2416 |
석유, 화학, 원자력, 화력발전소 등의 장치에 용접 2.25%Cr-1%Mo강용 |
|
CM-5 |
E8016-B6 |
DT2516 |
5%Cr-0.5%Mo 강용 |
CM-9
CM-9M
CM-9Cb
CM-96B9 |
E8016-B8
-
-
E9016-B9 |
DT2616
-
-
|
9%Cr-1%Mo강용
9%Cr-2%Mo강용
9%Cr-1%Mo-Nb-V강용 |
HF-260
HF-650
HF-800K
HF-950 |
Hv 278
Hv 634
Hv 752
Hv 930 |
DF2A-300B
DF3C-600B
DF3C-700B
|
기차레일 보수, 샤프트, 금속간마모용.
다이스, 내열성이 요구되는 금속 및 토사마모용.
토사마모용. 균열방지를 위해 다층용접은 피할 것.
|
|
HF-13 |
Hv 420 |
DF4A-450B |
밸브시트, 혼합용 프로펠라 등의 내열, 내식, 내마모용 육성 용접. |
|
HF-16 |
Hv 314 |
DFME-300B |
열간금형의 육성용접. 내고온, 내마모, 내충격용.
Mn 16%, 800℃ 고온에서 경도유지. |
|
| |
 |
| |
|
품 명 |
AWS 규격 |
JIS 규격 |
용도 및 특성 |
|
TIG |
MIG |
|
TG-S50 |
MG-50 |
ER70S-G |
YGT-50 |
연강 및 50kgf/㎟급 고장력강의 용접 |
|
TG-S62 |
MG-60 |
ER80S-G |
YGT-60 |
550~590N/㎟급 고장력강용. 강도와 인성이 좋음. |
|
TG-S1CM |
MG-S1CM |
ER80S-G |
|
1~1.25%Cr-0.5%Mo 강용 |
|
TG-S80B2 |
|
ER80S-B2 |
|
1~1.25%Cr-0.5%Mo 강용 |
|
TG-S2CM |
MG-S2CM |
ER90S-G |
YGT-2CM |
2.25%Cr-1%Mo 강용 |
|
TG-S90B3 |
|
ER90S-B3 |
|
2.25%Cr-1%Mo 강용 |
|
TG-S5CM |
MG-S5CM |
ER80S-B6 |
YGT-5CM |
5%Cr-0.5%Mo 강용 |
|
TG-S9CM |
MG-S9CM |
ER80S-B8 |
- |
9%Cr-1%Mo 강용 |
|
TG-S9Cb |
MG-S9Cb |
ER90S-G해당 |
- |
9%Cr-1%Mo-Nb-V 강용 |
|
TG-S90B9 |
|
ER90S-B9 |
- |
9%Cr-1%Mo-Nb-V 강용 |
|
TG-SM |
MG-M |
ER80S-G |
|
0.5%Mo 강용 |
|
TG-S1N |
MG-S1N |
ER70S-G해당 |
- |
1.5%Ni로 -60℃정도까지도 충격치가 양호함. 저온강용. |
|
TG-S3N |
MG-S3N |
ER70S-G해당 |
- |
3.5%Ni 강용 용접재료, -100℃정도까지도 충격치가 양호함. |
|
| |
 |
| |
| 품 명 |
JIS 규격 |
용도 및
특성 |
| G-50 |
Z3352 FS-FG2 |
US-43, US-36등과 같은 연강 및 고장력강의 단층 및 다층용접시
사용. |
| G-60 |
Z3352 FS-FG2 |
G-50과 용도는 유사하며, G-50에 비해 용착량이 많음. |
| G-80 |
Z3352 FS-FG3 |
고장력강 및 저온강 등 다양하게 사용됨. 슬러그 박리성 우수. |
| MF-29A |
Z3352 FS-FG4 |
용착금속의 내균열성이 우수하고 G-80에 비해 충격치가 우수.
A387, Gr11, 22 |
| MF-38 |
Z3352 FS-FG3
AWS A5.17 F7A6등 |
다양한 종류의 와이어와 조합이 가능. 연강, 고장력강, 저온강 등의
단, 다층용접 및 하향용접에 적합. |
| MF-38A |
Z3352 FS-FG3 |
필렛용접에 적합하고 비드의 슬라그 박리성이 우수함. 단/다층
용접용. |
| PF-S1 |
Z3324 FSS-B1 |
스테인레스강(Cr-Ni)계용. 본드형 FLUX. |
| PF-200 |
Z3352 FS-BN2 |
저수소계 Bond형 FLUX, 내균열, 내충격성이 뛰어남.
저합금강용. |
| PF-200S |
Z3352 FS-BN2 |
저수소계 Bond형 FLUX. 내균열성이 뛰어나고 Cr함유량이
많은
Cr-Mo강 와이어와 조합에 양호한 성능 발휘. |
|
|
 |

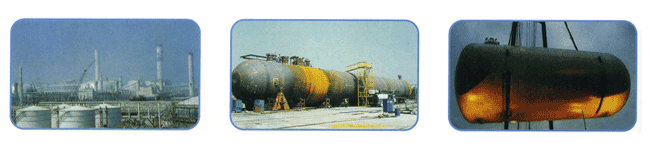

| ■ 석유화합물 제조공장 |
■ 저온강용
(Low Temperature Storage Tank) |
■ LNG관련 (Liquefied
LPG Tanker) |
|
| 전기봉 ■ |
TIG
■ |
MIG, MAG
■ |
FCW
■ |
|
|
|
