■ 용접 스타트 시 가스를 대촉 절약
■ 안전하고 정확한 유량에 의한 아크 발생 유도 ■ 조작간편
TIG, MIG, CO2

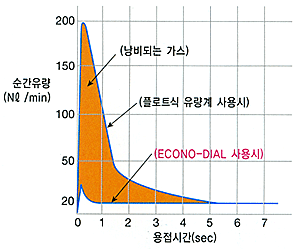

아크 MAG(혼합가스)용접에 있어서 종래 사용되어 지고 있는 압력조정기와 유량계의 차폐가스
공급 방식에서는 용접 시작시 수초동안 설정유량의 수배의 가스가 방출되어 효율을 떨어뜨리고
용착금속에 악영향을 주어 결함을 발생시키는 현상을 자주 볼 수 있습니다.

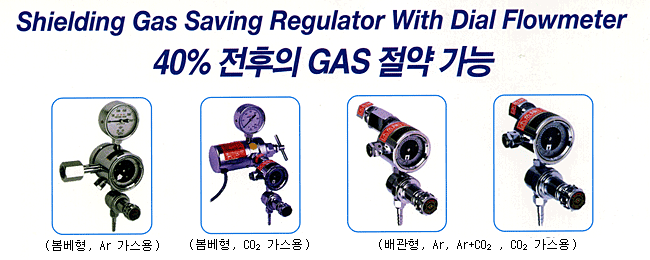

그러나 ECONO-DIAL(에코노 다이얼)은 가스의 낭비를 가능한 줄이고 용접 시작시 안정된
가스 유량을 유지하여 용접결함을 없애는 다기능을 보유한 우수한 기기입니다. |
| |
 |
- 압력조정기
- GAS용기내 압력이 내려가도 2차 압변동을 유발하지 않는 BALANCE식 구조의 기능을
갖춤.
- 용기내 잔류가스를 가능한 적게 남도록 설계된 독특한 구조의 기능을 갖춤.
- 다이얼식 유량계
- 플로트식 유량계와 달리 다이얼식 유량계는 호스 길이가 길거나, 짧더라도 정확한 유량을
유지할 수 있습니다.
- 부착각도에 의한 이상발생(고장)이 없어 자유로운 부착각도를 선택할 수 있습니다.
- 지침 눈금과 실제 유량의 오차는 99%까지 정확합니다.
- 눈금을 쉽게 볼 수 있어서 유량 설정을 용접 조건에 정확히 맞출 수 있습니다.
- 가스절약기 (ECONO FLOW)
- 조작이 간편하고 핸들을 좌우로 돌려 조정합니다.
- 용접스타트 시부터 안정/정확한 유량을 공급할 수 있어 용접 스타트가 우수합니다.
- 작업자의 감 또는 기량에 의한 가스 소비량을 개인차 없이 합리적/경제적으로 유도합니다.
|
 |
|
 |
- AR GAS 및 혼합가스 (AR80% + CO2
20%)
- B-AR-30L (Cylinder용)
- H-AR-30L (Pipe Line용)
- B-AR-50L (Cylinder용)
- H-AR-50L (Pipe Line용)
- CO2 GAS 및 혼합가스용(CO2
+ Ar)
- B-CO2-30L (Cylinder용)
- H-CO2-30L (Pipe Line용)
- B-CO2-50L (Cylinder용)
- H-CO2-50L
(Pipe Line용)
※ Pipe Line용 ECONO-DIAL은 배관의 입구 압력에 따라 기기의 선택이 이루어
집니다.
* 입구압력 0.3MPa이하인 경우 : Without Regulator TYPE
* 입구압력 0.35MPa이하인 경우 : Without Regulator TYPE
|
| |
 |
| 1)
Ar, CO2 용접시 ECONO-DIAL
절약 비교표 |
| |
유량설정치 |
고무호스 |
절약기 유/무 |
방출량 |
절약가스량 |
절약율(%) |
| Ar용접 |
5ℓ/min |
3m |
무 |
1,910cc |
1,030cc |
53,9% |
| ECONO-DIAL |
880cc |
| 5ℓ/min |
10m |
무 |
2,390cc |
1,494cc |
62.5% |
| ECONO-DIAL |
896cc |
| 10ℓ/min |
3m |
무 |
2,190cc |
600cc |
27.4% |
| ECONO-DIAL |
1,590cc |
| 10ℓ/min |
10m |
무 |
2,546cc |
875cc |
34.4% |
| ECONO-DIAL |
1,671cc |
| CO2
용접 |
15ℓ/min |
10m |
무 |
3,283cc |
933cc |
28.4% |
| ECONO-DIAL |
2,350cc |
| 15ℓ/min |
20m |
무 |
3,750cc |
1,187cc |
31.6% |
| ECONO-DIAL |
2,563cc |
| 15ℓ/min |
30m |
무 |
4,190cc |
1,484cc |
35.4% |
| ECONO-DIAL |
2,706cc |
| 20ℓ/min |
10m |
무 |
4,050cc |
905cc |
22.3% |
| ECONO-DIAL |
3,145cc |
|
20ℓ/min |
20m |
무 |
4,440cc |
1,135cc |
25.5% |
|
ECONO-DIAL |
3,305cc |
| 20ℓ/min |
30m |
무 |
4,841cc |
1,412cc |
29.2% |
| ECONO-DIAL |
3,429cc |
|
* 실험조건 : 용접시간 10초
고무호스 :
1/4"(내경Φ6.3)
용접토치사용(케이블
10m)
종래 가스
조정기 압력 : 0.3MPa (약 3kgf/㎠)
* 용접의 시간 간격이 짧을수록 절약율이 더욱 올라갑니다. 2) 다음과 같은 작업 조건에 사용하면 절약효과를 더욱 높일
수 있습니다.
- 용접의 시간간격이 짧은 작업
- 동일작업이 반복되는 곳(Robot용접)
- 가접이 많은 작업
- 박판용접
- Laser 용접
* 가접 또는 5초 이내의 짧은 용접은 유량계의 유량과 관계없이
호스내 잔류하는(돌출가스) 가스로 용접이 가능합니다. |
| |
|
