 |
|
품 명 |
주성분 및 경도 |
용도 및 특성 |
|
BKD-11R |
용접시 HRC35~38
열치리후 HRC58~62 |
다이스강 계(SKD11) 각종 금형공구 육성용, 용접후 기계가공이 용이함.
프레스, 타발금형, 포밍롤러, 펀치 등의 육성. PD613, HPM31,
XW-10, SLD 금형강등의 보수용접 |
|
BKD-61R |
HRC 54~58 |
다이스강계(SKD61) 각종 금형 육성용, SKD11종의 열치리후
용접용.
프레스, 타발금형, 냉/열간 단조, 다이캐스팅 금형, DHA1, DAC금형강의
보수용접. |
BKH-13R
BKH-13M |
HRC 48~55 |
각종 금형 및 내열, 내식, 내마모, 프레스금형, 다이스, 펀치 등의
육성
STAVAX, HPM38, PD555 금형강의 보수용접. |
|
S-60CR(TIG, GAS) |
용접시 HRC25~40
열치리후 HRC53~63 |
S-C계 육성용접봉, 기아, 샤프트, 금형 등의 육성, 기계가공후
열처리가 필요한 부품에 적합. |
CM-3R
CM-3M |
HRC25~32 |
플라스틱 금형, SCM계 금형의 보수용접. KP-4,
PDS3, ASSAB718 |
CM-4MR
CM-4MM |
HRC32~38 |
플라스틱 금형, SCM계 금형의 보수용접. KP4M,
PDS5, HPM17, ASSAB718 HARD. |
BK-660R
BK-660M |
HRC55~60 |
금형강(SKD11, SKD61, SK, SKS, HMD, ICD)의 인부육성.
상온, 고온에서의 인성 및 내마모성이 우수함. |
|
HM-5R |
HRC60~62 |
각종 다이스 및 고속도강의 보수용접. 열간, 냉강 공구 및 금형의
육성. 내열, 내충격, 내마모성이 우수함. |
|
BKH-9R |
HRC61~65 |
고속도강계, TIG용접봉, 열간 또는 냉간 공구강의 보수용접.
SKH-9, SKH-51등의 경화육성. |
NSM-1R
NSM-1M |
용접시 HRC32~42
열처리(480℃×3hr)
HRC 49~52 |
마레이징강계, 각종금형 육성용, 알미늄 다이캐스팅에 최적.
플라스틱 정밀금형, 다이캐스팅금형, 단조, 열간다이스의 보수.
SKT-4, SKD-61, SCM계 열간금형의 보수. MAS1, YAG,
ASSAB8407, KMS-CF19 |
|
ZA-R |
|
ZAS금형의 보수용접. 산소, TIG용접이 가능하며, 다량의
Zn성분으로 저온육성가능. (용접전원 AC) |
|
NTG-50R |
|
각종 금형의 밑깔기 및 플라스틱 금형의 보수육성. KP-1,
PDS1, KTSM21등의 금형강. |
HE-500R
HE-500M |
HRC 21~23 |
각종 금형 육성 용접의 밑깔기에 사용되고 이종금속간의 접합에
매우 탁월함. |
NINAK-R
SCENA-1R |
용접시 HRC35~40
시효처리 HRC44~46 |
플라스틱 금형강 NAK55, 80의 보수용접. HPM1, HPM50
CENA-1재질과 동일한 화학조성. 기계적 성질을 가지고 있으며 특히
내부식성이 뛰어남.
SCENA-1R : NAK소재의 개량형. |
|
NCS-R, NKF-R |
|
HR750용 동합금 금형용. 내식성이 우수하며 열전도성이 필요한 내마모
부품에 적합함. |
|
|
 |
 |
|
품 명 |
주성분 및 경도 |
용도 및 특성 |
|
BKH-5 |
열처리전 HRC59~62
열치리후 HRC60~62 |
프레임하드강 전용 금형육성 용접봉, 열치리후 경도저하가 없음.
SK, SKS, SUJ와 프레임하드강 등의 열처리 전의 보수용접에 적합함. |
|
BKH-11CR |
HRC53~57
주성분 Cr,Mn,Si |
금형보수 및 내열, 내식, 내마모 용접에 적합.
프레스금형, 타발금형, 내/열간 다이스, 금형의 신작, 보수 및 인부 육성에
쓰임. |
|
BKH-61 |
HRC56~62
Cr, Mo, W, 특수원소 |
금형인부 육성 용접에 용이하도록 용접성과 내마모성을
한층더 개량함.
프레스금형, 단조금형 공구강의 육성. |
|
BKR-61 |
HRC56~61
주성분 Cr, Mo, V |
재아크성이 좋고 용입이 낮아 금형 보수용접에 적합함.
피복은 라임티타니아 타입으로 용접성이 양호함. |
|
BK-70S |
열처리전 HRC51~56
열치리후 HRC54~58 |
금형 및 공구강과 특히 SKD11종의 열처리 전에 육성 용접하고 열처리
하여도 열에 의한 경도 저하현상이 없어 소입열처리 전에 전용으로 사용됨.
SKD61종과 동일성분. |
BK-75S
NFG-H75S |
열처리전 HRC56~59
열치리후 HRC58~60 |
합금공구강으로 SKD62의 공냉경화형 용접봉으로 고온에서도 높은 경도를
나타냄.
차폐가스 : CO₂ |
|
BKR-75 |
HRC55~58
주성분 Cr, W, Mo |
금형, 공구강의 육성 및 보수 용접. 각종 금형 및 소입경화처리된
부위의 육성. (SKD, SK)
상온에서 고온까지 내충격, 내마모성이 유지되며 피복은 라임티타니아 타입으로 용접성이
양호함. |
|
BKH-90 |
HRC60~65
Cr,Mo,W,V |
고속도 공구강의 육성 및 보수, 열간, 냉간 공구 및 경화육성용.
내열, 내충격, 내마모에 우수함. SKH-9, 51등의
경화육성.
시어브레이드, 카타날, PVC SCREW 분쇄기날 육성 재생.
다층육성시 NICHIA 29-9로 밑깔기. 차폐가스 : CO₂ |
BKR-90H
NFG-H90K |
HRC61~65
Cr,Mo,W,V |
NICHIA SCM4
NFG-SCM4 |
HRC25~30
675 N/㎟ |
SCM계 플라스틱 금형 및 Cr, Mo 합금의 기계구조용 합금강에 널리
쓰여지며 강도 및 고인성이 우수함. 차폐가스 : CO₂ |
|
BK-660S |
HRC55~60
Cr,Mn,Si |
상온, 고온에서의 인성 및 내마모성이 우수, 금형의 인부육성.
고충격 및 마찰이 심한 공구강의 재생, 충격이 동반된 토굴착공사용으로
사용. |
|
BK-700Q |
용접시 HRC22~27
열처리시 HRC53~63 |
용접시 경도가 낮아 기계가공이 쉽고, 고주파나 화염 열처리시 경도가 급상승하는
특성이 있다.
기아, 샤프트, 금형에 적합함. 피복도 라임티타니아 타입으로 용접성이 양호함.
(S45C 전용) |
|
| |
 |
|
품 명 |
경도(HRC) |
용도 및 특성 |
BK-25SF
NH-20S |
23~27 |
주철재 및 주강품에 밑깔기 없이 직육성 할 수 있도록 개발된 용접봉으로 금형의
용도와 경도에 맞게 각 부위마다 알맞게 적용할 수 있다.
주용도 : FC, FCD 금형의 슬라이딩 부분(비드 및 R부)
GM241과 각종 프레임하드강의 화염경화부가 아닌곳.
크롬도금 및 이온질화 처리 가능함.NH-10S경도 : 1층
25~34, 2층 45~52, 3층 49~55
NH-20S경도 : 1층 47~52, 2층 37~42, 3층 27~32
NFG-H400SM/H450SM : Ar80%+CO₂20% 펄스MIG로 용접을
권장하나 MAG용접기로 사용가능. |
BK-54SF
BK-54SFR
BK-54SFM
NFG-H400SM |
38~42
38~43 |
|
BK-G241 |
38~42 |
BK-54SH
NH-10S
NFG-H450SM |
44~48
46~52 |
|
BK-G241H |
50~54 |
BK-55SF
BK-55SFR
BK-55SFM
NFG-H10M |
55~60 |
주철재 금형의 인부에 밑깔기 없이 직육성용접 가능하여 비용 면에서도 매우 경제적이며
높은 경도를 나타낸다. 기계가공은 불가능.
NFG-H10M : Ar80%+CO₂20% 펄스MIG로 용접을 권장
경도 : 1층 22~35, 2층 45~52, 3층 55~60 |
|
| |
 |
|
품 명 |
경도(HRC) |
용도 및 특성 |
BK-40FC
NICHIA 45Ti
BK-48F
NFG-H47F |
HRC38~44
HRC43~50
HRC45~50
HRC45~49 |
내열성, 인성이 뛰어나고 고온에서도 안정된 경도를 지님.
열간금형(SKD-61, SKT-4)의 육성 및 보수. S45C,
S55C에 냉/열간 육성 및 보수.
열간 시어브레이드, 열간단조금형, 해머다이스 등의 내열성이 필요한 부위에 육성용접에
가장 적합함. |
MC-160
NFG-HMC |
Mn-Cr-Ni
용접시 HRB87~95
가공경화 HRC43~49 |
고온충격 마모용 용접봉. 고온고압 파이프 용접, 13Mn강 및
고망간강과 탄소강의 접합.
레일크로싱의 보수. 경화육성용접의 밑깔기, 고온 충격 및 가공경화성 우수.
차폐가스 : Ar80%+CO₂20% |
MC-160H
NFG-H160H |
Mn-Cr-Ni-Mo-V
고온에서의 고경도 |
고온충격 마모용 용접봉. 고온에서의 절단부위 재생. 단조금형,
열간다이스, 고온압연 ROLLER 재생. 빌레트절단날, 800℃고온에서도
경도유지.
차폐가스 : Ar 80%+CO₂20% |
NSM-1
NSM-1R
NSM-1M |
용접시 HRC35~40
열처리(480℃×3hr)
HRC49~52 |
마레이징강계, 각종금형 육성용, 알미늄 다이캐스팅에 최적.
플라스틱 정밀금형, 다이캐스팅금형, 단조, 열간다이스의 보수.
SKT-4, SKD-61, SCM계 열간금형의 보수. MAS1, YAG,
ASSAB8407, KMS-CF19강 등의 육성용접.
차폐가스 : Ar+1~2% O₂ |
|
 |

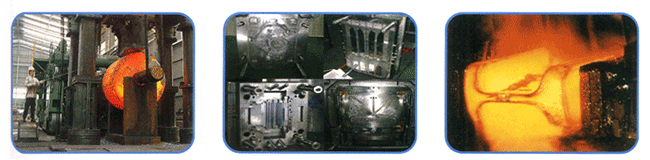

| ■ 열간단조 함마육성
MC-160H |
■ 각종 금형의 형태 :
플라스틱 금형, 냉간 프레스,
다이캐스팅 금형 |
■ SKD-61 종 금형 육성
NICHIA 45Ti, BK-48F, NFG-47F |
|
|
