|
|
|
품 명 |
경도(HRC) |
용도 및 특성 |
HM-C
NFG-HMN |
용접시 HRB 87~96
가공경화 HRC 46~50 |
Mn 16% 고망간강용 용접봉. 크랏샤, 고망간레일, 고망간 주강품의
보수,
충격을 받는 곳의 용접, 함마의 충격부위. 가공경화성 우수 |
NS-4370
NFG-H4370 |
주성분(Ni, Cr, Mn)
Ni, Cr, Mn 6% |
내충격성, 내균열성, 내마모성이 우수하며 경화육성용접의 밑깔기로도
사용됨.
접합력이 뛰어나고 가공경화성을 나타냄. Metal No. 1.4370 |
BK-350
NFG-H350 |
HRC 30~35 |
금속간 마모용. 작업성과 인성에 중점을 둔 저수소계 용접봉이다.
각종차륜, 주강롤러, 샤프트 등의 부품육성용. |
BK-450
NFG-H450 |
C, Cr, Mn
HRC 35~43 |
금속간마모, 경토사마모용, 내균열성 및 양호한 용착금속을 얻을 수 있어
불도우저의 중하중 금속간 마모 및 경충격 마모에 최적. 불도우저링,
크레인,
휠, 롤러 등. |
BK-550
NFG-H550 |
C, Cr, Mo
HRC 52~58 |
금속간마모 및 토사마모용, 용착금속은 마르텐사이트와 오스레이나이트의
혼합조직. 충격을 동반한 토사마모부품, 600℃이하에서 열에 의한 연화저항을
나타냄. |
BK-600
NFG-H600 |
C, Cr, Mn
HRC 53~58 |
금속간 마모 및 토사마모용. 마르텐사이트계 용착금속을 얻을 수 있으며,
높은 경도와 토사마모 및 경충격 마모에 적합함. 불도우저링, 바켓트에지,
카타나이프. 기계가공은 불가능. |
BK-700
NFG-H700 |
C, Cr, Mo
HRC 55~61 |
토사마모용 안정적인 경도 및 작업성에 중점
펌프케이싱, 카타나이프, 펌프임페라 등의 보수에 쓰이며 기계가공은 불가능. |
BK-800
NFG-H800 |
C, Cr, B, 특수원소
HRC 57~65 |
격심한 토사마모용. B, 특수원소를 첨가하여 한층더 높은 경도와 내마모성을
향상시킴. 펌프케이싱, 임페라 카타나이트 등의 격심한 토사마모용.
1층부터 높은 경도와 인성을 나타냄. 기계공은 불가능. |
|
BK-800K |
C, Cr, B, 특수원소
HRC 65~68 |
|
|
 |

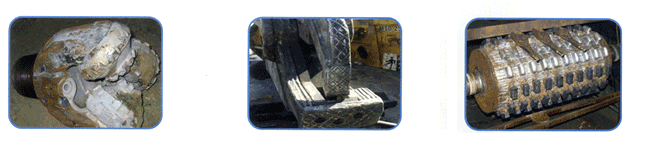

■ 암반 천공비트
NFG-H950, DTW-6500
|
■ 콘크리트 파쇄장비 NFG-H700 |
■ 크라사의 육성 용접 NFG-H800 |
|
|
|
|
|
품 명 |
경도(HRC) |
용도 및 특성 |
BK-30CR
NFG-H30S(CR) |
C, Cr, 특수원소
HRC 55~60 |
크롬 카바이트계 용접봉. 격심한 토사마모 및 부식마모용.
내마모성, 내충격성이 요구되는 부품. |
BK-30N
NFG-H30N |
C, Cr, Nb, Mn
HRC 60~64 |
격심한 토사마모, 부식마모, 600℃정도까지의 내열, 내산화성이 양호함.
특히 고온에서 더 좋은 성능을 발휘함. |
BK-35Y
BK-35H |
C, Cr, Si, Mn, 특수원소
HRC 63~67 |
30CR, 30D의 강점을 혼합적용하고 유럽 TYPE의 피복형태로 개발된
용접봉.
고전류에서 사용(4.0Φ, 190A) |
BK-30D
NFG-H30D |
C, Cr, Nb, W, V, Mo
HRC 63~68 |
복합탄화물을 생성시켜 내열, 내산화성이 탁월함.
라이나, 크라샤, 펌프케이싱, 임페라, 샌드브라스트 등의 육성용접. |
BK-30F
BK-30H |
C, Cr, Mo, W, V, Nb, Mn, Si,
HRC
64~69 |
30D를 유럽TYPE의 형태와 용접성으로 개선하여 안정된 고경도와
내마모성을
향상시킴. 고전류에서 사용(4.0Φ, 190A) |
BK-30A
BK-30AF(HF)
NFG-H30W |
C, Cr, Mo, W, Nb, V, 특수원소
HRC 65~70
HRC 63~66 |
특수원소에 Nb, Mo, V를 다량 첨가하여 내마모, 내산화성을 향상시킨
크롬 카바이드계의 최상급 용접봉. 고온에서 경도 저하가 적고
고온마모에 우수한 성능을 지님. (BK-30AF : BK-30A의 유럽형) |
|
|
|
|
|
| 품 명 |
경도(HRC) |
용도 및 특성 |
BK-950
BK-950R(TIG.GAS)
NFG-H950 |
예열층간 300℃
HRC 60~65
W : 45~60% |
텅스텐 카바이드계(W50%)용접봉. 충격은 적고 격심한 토사마모에
적합. 쇼벨티이스, 준설선, 카타나이프, 스피드머러 등.
융점 : 1500℃ W2C+WC+Fe |
| BK-1200 |
6.0Φ 단일규격 생산
HV 1,000~1,100 (HRC 70 이상)
W : 60% |
텅스텐 카바이드계(W60%)용접봉. 최고의 경도와 내마모성을
나타냄.
카타나이프, 스피드머러, 펌프임페라, 토목건설기계, 광산기기 등 |
DTW-3500
DTW-5000
DTW-6500 |
초경Tip Hv 1,500~1,800
매트릭스 Hv 140~180 |
암석 분쇄용/굴착용 드릴, 바케트, 토목, 광산기계, 니켈브론즈심선
사용.
가스용접봉 WC함량 : 60~80% |
NCW-60R
NCW-35R |
WC/W2C : 35~60%
초경부위 Hv 1,300 이상
매트릭스 Hv 450~500 |
채탄기, 송풍기 팬. 내식, 내마모, 내열성이 동반요구되는 부품.
텅스텐(W)+Ni, Cr굴착드릴, 준설카타나이프, 임페라, 비닐 고무용
카타나이프, 라이나 |
| SW-50R |
초경부위 Hv 1,300이상
메트릭스 Hv 600
WC : 60% |
텅스텐(W)+Ni 융점 1100℃ 미세한 석탄, 황토분말의 내마모성이 필요한
곳에 최적임 요업, 적벽돌용 점토. |
|
|
 |

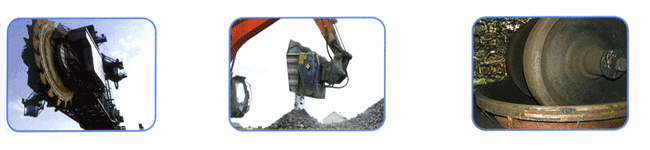

| ■ 준설장비 마모부위의 육성
용접 BK30A |
■ 토사마모 Crushing Bucket
NFG-H30S |
■ 분쇄 Mill BK-30D
|
|
|
| |
| 전기봉 ■ |
TIG
■ |
MIG, MAG
■ |
FCW
■ |
|
|
